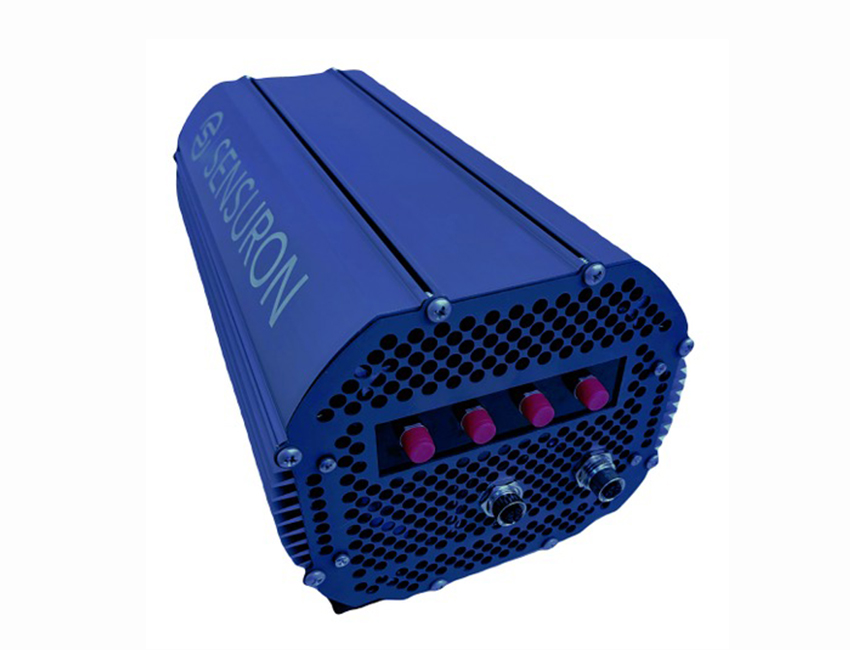

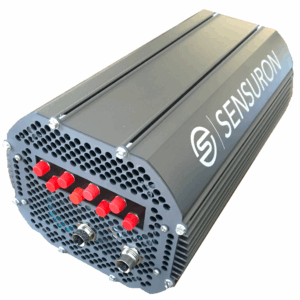

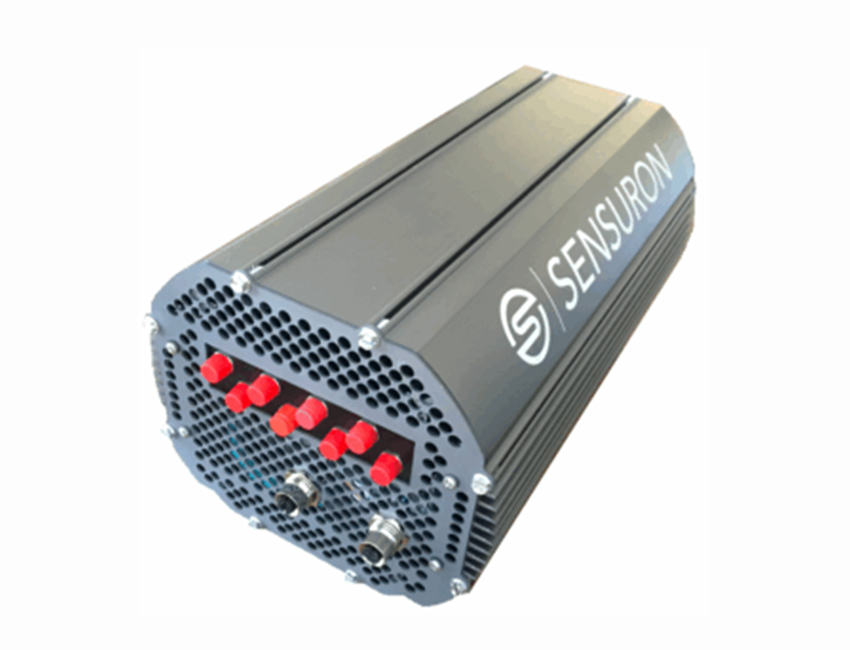

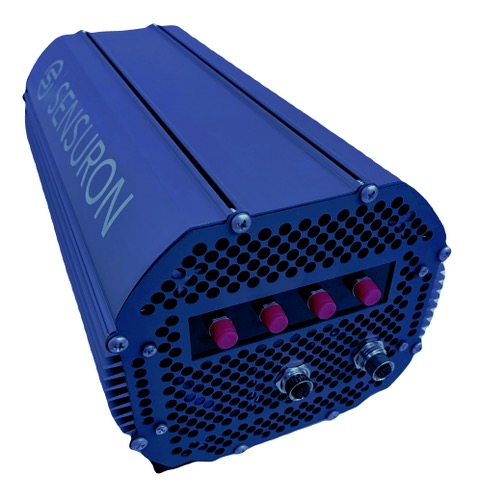

RTS250+ 分布式光纤传感系统，是与NASA合作研发的，并用于对其飞行器进行实时测试和验证。该系统提供4通道同步@200Hz采样率，或8通道同步@100Hz采样率。其紧凑的尺寸、坚固的封装和高效的测试能力，使其成为适用于机载环境等，对物理空间和功耗有严苛要求的操作环境的唯一解决方案。
系统具有坚固的封装形式
采样空间分辨率可达1.6mm
传感器电磁干扰/射频干扰和辐射
同步采样点数最高16384点
传感长度最长可达104m
同步4Ch@200Hz，同步8Ch@100Hz
航空航天领域：
实时测试飞行器温度、应变、载荷等
评估飞行器关键部件的生命周期和稳定性
辅助飞行器结构创新设计
土木工程与能源领域：
结构的静态测试和疲劳测试
结构的精确有限元模拟方法验证
可靠和持续的结构健康监测
汽车制造领域：
同步监控车身面板的变形、温度、应变场等
对关键组件进行静态或动态疲劳测试
同步测量排气系统、发动机舱等的温度分布
参数 | 产品系列 | |||
|
|
|
| |

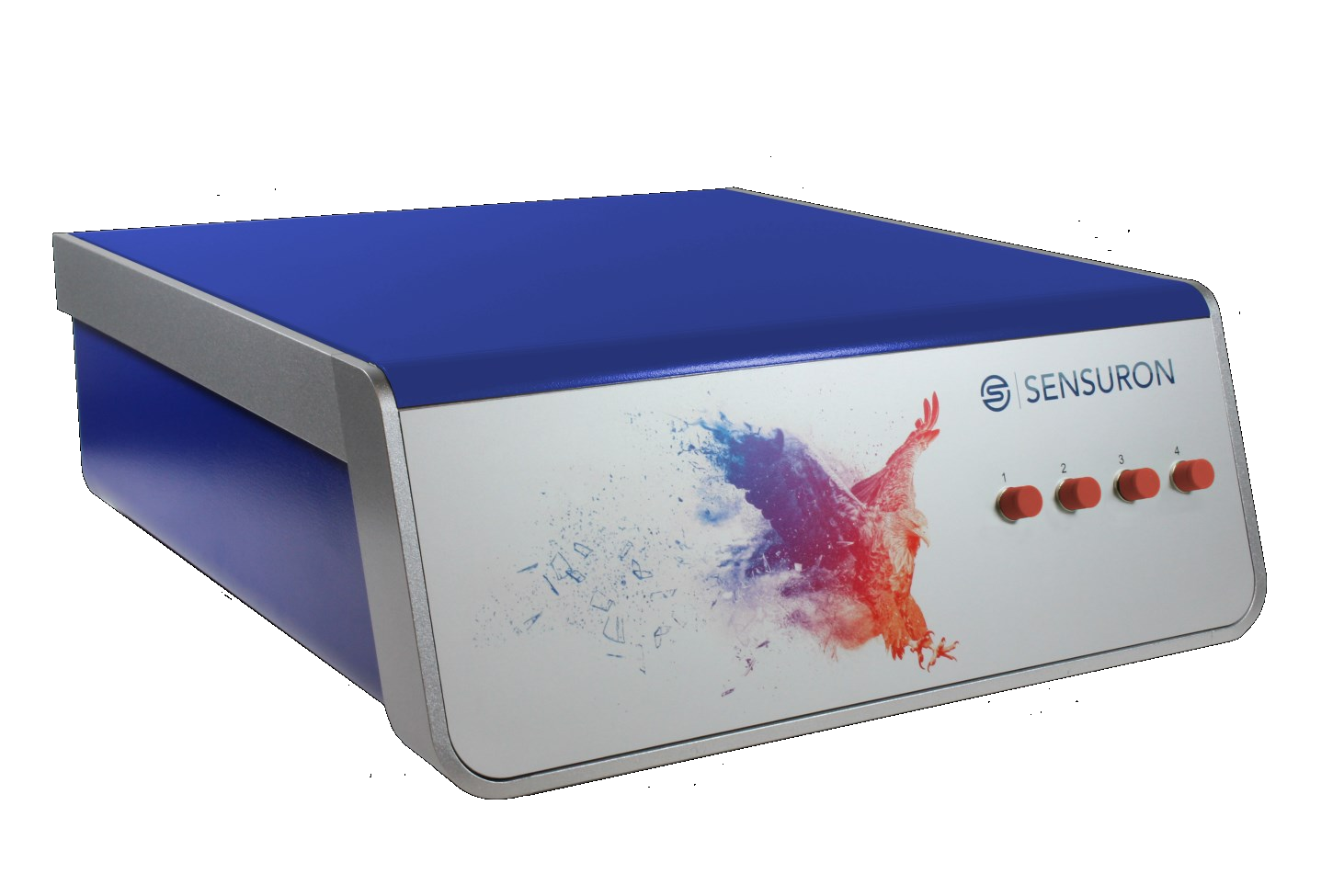

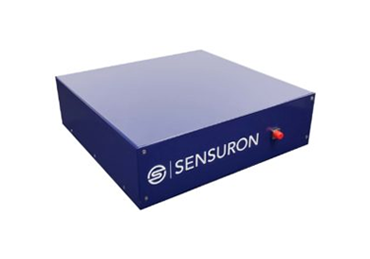

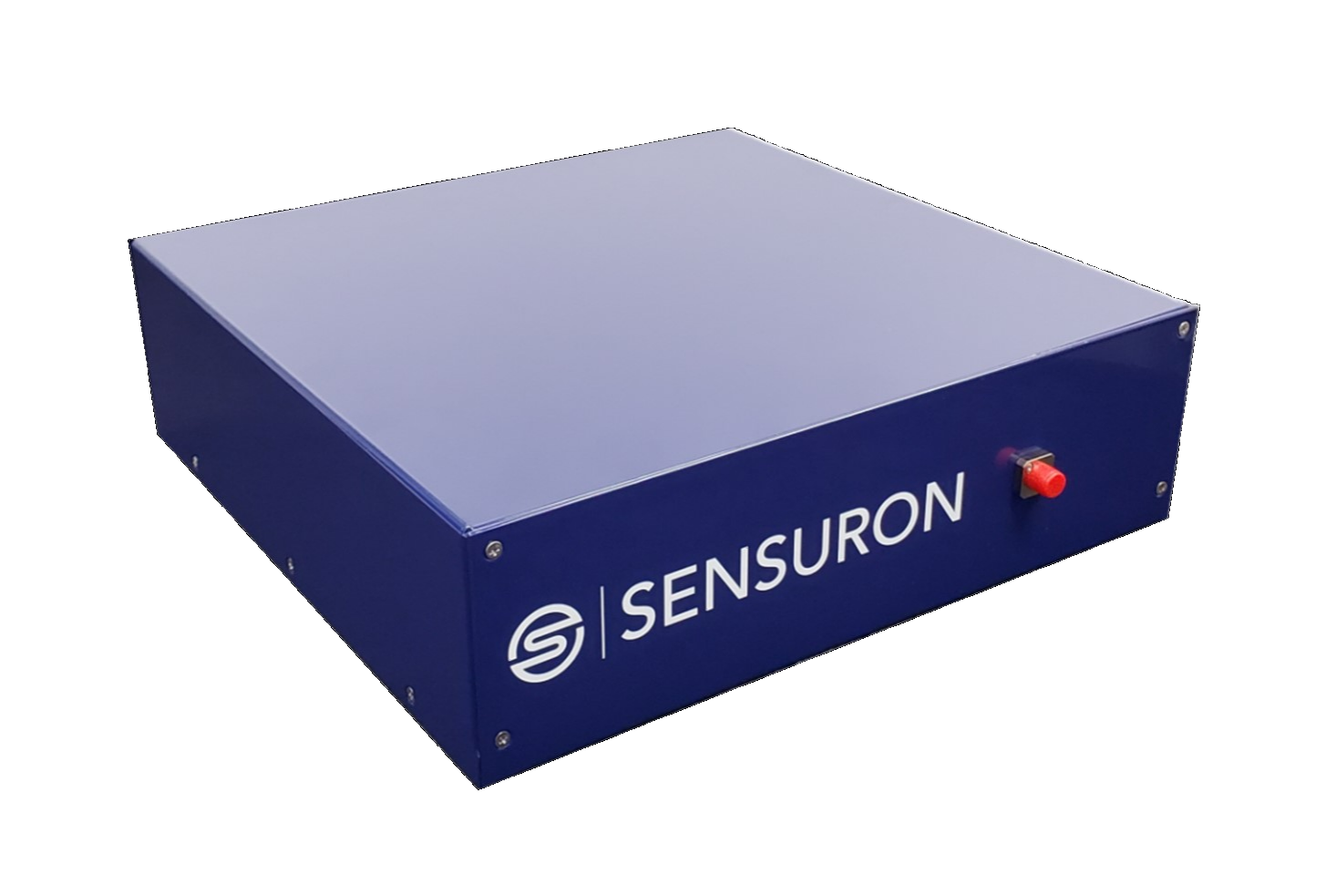

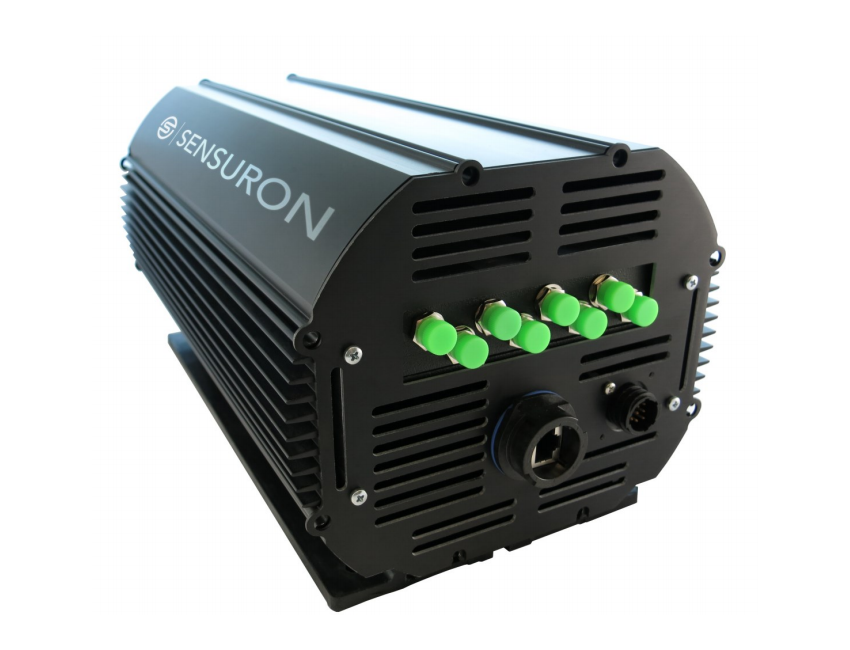

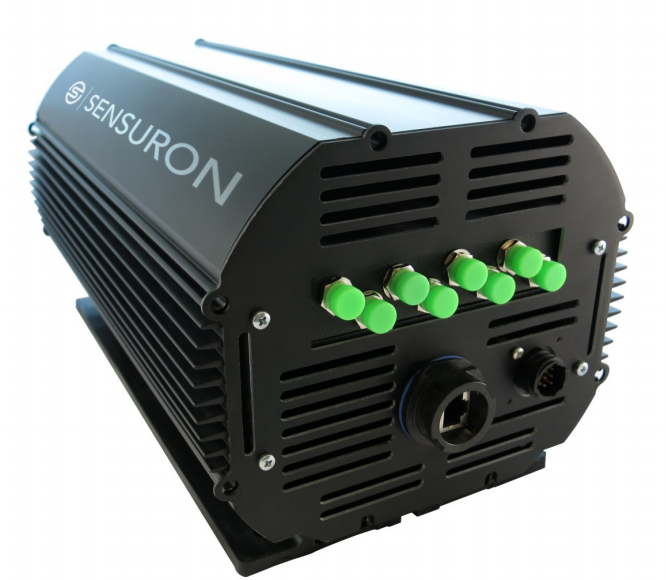

RTS250+ | RTS125+ | Summit | Strain Sense | |
测量精度 | ||||
系统精度 | 1.25με/0.15°C | 1.25με/0.15°C | 1.0με/0.12°C | 1.25με |
应变重复性 | ±2.0με | ±2.0με | ±1.5με | ±1.5με |
温度重复性 | ±0.2°C | ±0.2°C | ±0.2°C | — |
系统特点 | ||||
同步采集通道数 | 4/8 | 8 | 4 | 1 |
传感器总数 | 8192/16384 | 16384 | 8192 | 2048 |
单通道传感长度 | 13m | 13m | 13m | 13m |
传感总长度 | 52/104m | 104m | 52m | 13m |
测量性能 | ||||
最大采样率 | 200/100Hz | 100Hz | 60Hz | <1Hz |
空间分辨率 | 1.6 to 25.4mm | 1.6 to 25.4mm | 1.6 to 25.4mm | 6.35 to 25.4mm |
应变测量范围 | ±17500με | ±17500με | ±17500με | ±1600με |
其他 | ||||
尺寸 (WxHxL mm） | 181x162x330 | 181x162x330 | 305x115x330 | 300x100x300 |
重量 | 6.2kg | 6.2kg | 6.6kg | 2.1kg |
功耗 | 80w | 80w | 65w | 35w |
